Assemblage IPN sans soudure : guide complet des fixations mécaniques et normes
Assembler des IPN sans soudure repose sur des fixations mécaniques certifiées et une préparation rigoureuse des profilés.
- Boulons HR classe 8.8 pour jonctions par éclisses ou platines.
- Crapauds BeamClamp : aucun perçage requis, certifiés CE et DIBt.
- Jeu de perçage de 0,1 mm au-dessus du diamètre de fixation.
- Entraxe entre boulons compris entre 8 et 12 cm selon bureau d’études.
- Rivets aveugles : alternative non ajustable, norme NF EN.
- Serrage à la clé dynamométrique en séquence en croix obligatoire.

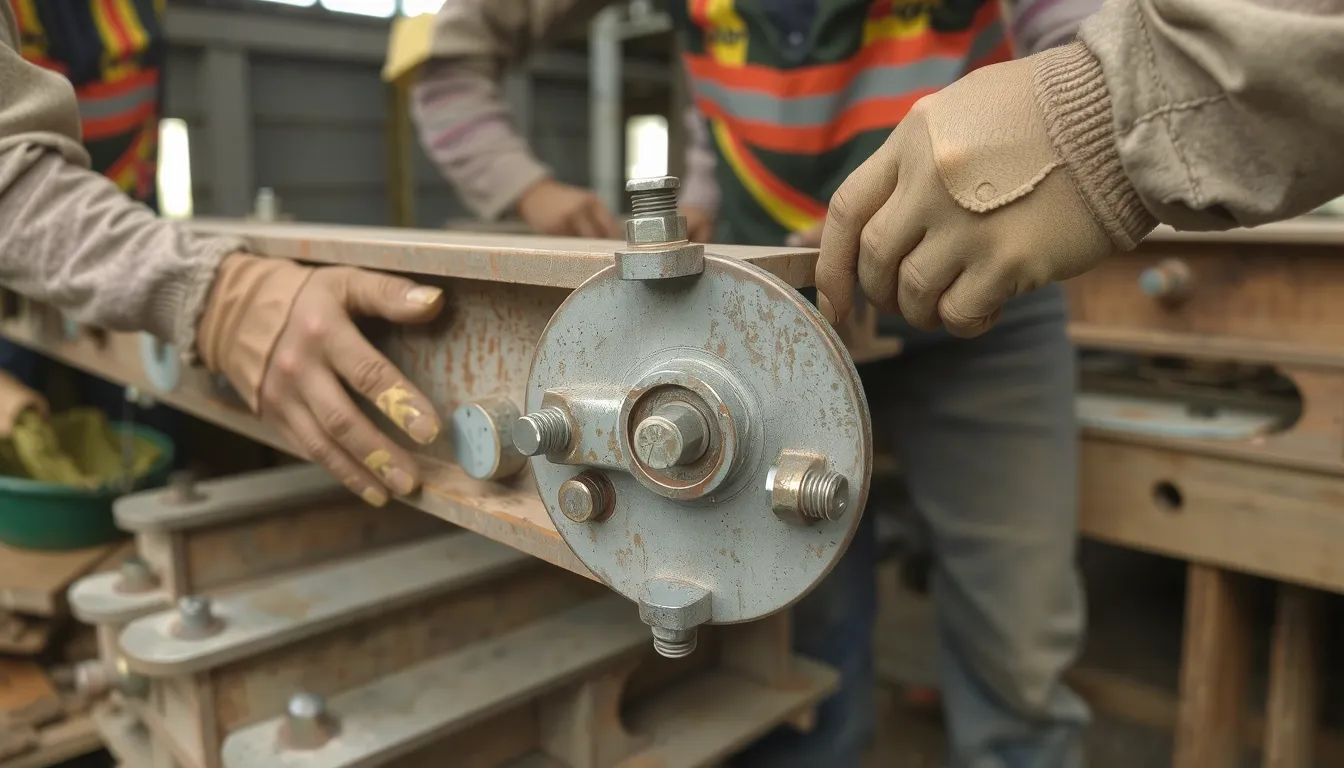

Guide pas-à-pas pour assembler deux IPN sans soudure par fixation mécanique
Assembler deux IPN par boulonnage exige une préparation rigoureuse. La méthode présentée ici convient aux jonctions par éclisses ou platines, une alternative fiable à la soudure pour un profilé de type IPN 200. Chaque étape conditionne la tenue de l’ensemble et doit être exécutée dans l’ordre.
- Marquage et alignement : tracez l’axe de jonction sur les deux profilés. L’alignement vertical et horizontal est critique pour une reprise d’effort correcte. Utilisez des serre-joints de forte capacité pour maintenir les pièces en place avant perçage.
- Nettoyage des surfaces : éliminez toute la rouille, la peinture et les résidus sur les zones de contact et de perçage. Une surface propre assure un contact métal-métal optimal et évite la corrosion différentielle sous les têtes de boulons.
- Perçage ajusté : le diamètre du foret doit être supérieur de 0,1 mm au diamètre de la fixation pour permettre un montage sans forcer. Pour des boulons HR de 20 mm, prévoyez un trou de 20,1 mm. Un perçage trop large affaiblit la liaison.
- Mise en place des boulons HR : utilisez des boulons haute résistance de classe 8.8 (ou 10.9). Serrez à la clé dynamométrique en suivant une séquence en croix pour répartir la charge. L’entraxe entre chaque boulon doit être compris entre 8 et 12 cm, selon les calculs du bureau d’études.
- Contrôle final d’équerrage : après serrage complet, vérifiez l’équerrage de la jonction à l’équerre de menuisier ou au niveau laser. Un défaut d’équerrage de quelques millimètres peut compromettre la stabilité de l’ouvrage.
Cette séquence opératoire est une base pour le boulonnage d’éclisses. Le nombre de boulons, la longueur de recouvrement et le type de platine restent déterminés par un calcul de structure : ne réduisez jamais la section ou le nombre de fixations de votre propre initiative.
Fixer des IPN sans soudure : crapauds BeamClamp, rivets et platines mécaniques
| Solution de fixation | Perçage requis | Certification | Ajustabilité |
|---|---|---|---|
| Crapauds BeamClamp | Aucun | CE, DIBt, Lloyds | Oui, après pose |
| Rivets aveugles | Oui, +0,1 mm | NF EN | Non |
| Platines mécaniques | Oui, boulons HR | Eurocode 3 | Limitée |
Crapauds BeamClamp : fixation sans perçage ni soudure
Le système BeamClamp repose sur des crapauds qui enserrent la poutrelle par serrage mécanique. Cette solution se distingue par une certification CE conforme au règlement 305/2011, une approbation DIBt selon l’Eurocode 3 et une validation Lloyds Register. Le facteur de sécurité garanti atteint 5:1, un niveau adapté aux structures porteuses.
- Aucun perçage requis la poutre existante n’est pas fragilisée, la connexion M20 se visse directement sur l’aile de l’IPN
- Finitions multiples zingué, galvanisé ou inoxydable selon l’environnement extérieur ou intérieur
- Ajustable après pose si l’acier est mal positionné, le crapaud se repositionne sans démontage complet
- Longueurs spéciales disponibles pour les applications non standard hors catalogue
- Assemblage muralière fixation de solives sans soudure et connexion à 90 degrés pour jonctions en T
Rivets aveugles et platines : alternatives mécaniques validées
Pour les configurations où le crapaud n’est pas adapté, le rivet aveugle constitue une alternative éprouvée. La mise en œuvre exige un perçage dont le jeu trou-perçage ne dépasse pas 0,1 mm, ce qui garantit un remplissage complet du trou et une transmission des charges optimale. Les rivets haute résistance conviennent aux fortes sollicitations statiques et dynamiques.
Les platines mécaniques s’imposent pour assembler des IPN perpendiculaires avec des boulons HR de classe 8.8 ou 10.9. Leur principal avantage opérationnel : l’absence de permis travail à chaud, ce qui réduit les contraintes administratives et les risques incendie sur chantier.
Ces deux solutions restent conformes aux normes NF EN et se prêtent aux jonctions d’IPN de dimensions différentes, avec plaques de compensation lorsque les hauteurs divergent.
Caractéristiques techniques et dimensions des IPN et fixations pour assemblage
| Composant | Dimensions ou classes standard | Usage recommandé |
|---|---|---|
| IPN 200 | Épaisseur acier : 12,5 mm | Jonctions courantes en rénovation |
| Boulons HR | Diamètre 12 à 20 mm | Assemblages soumis à fortes charges |
| Boulons haute traction | M20 classe 8.8 ou A470 | Connexions pince BeamClamp |
| Entraxe boulons | 8 à 12 cm | Répartition des efforts sur la jonction |
| Crapauds BeamClamp | Tailles adaptées à l’épaisseur de charpente | Fixation sans perçage ni soudure |
| Plaques de compensation | Épaisseur variable | Jonction d’IPN de hauteurs différentes |
Ces caractéristiques conditionnent directement le choix de la méthode de fixation. Pour une jonction entre un IPN 180 et un IPN 200, des plaques de compensation permettent d’aligner les semelles et de répartir correctement les charges. Les boulons de classe 8.8 ou 10.9 restent la référence pour les assemblages mécaniques non soudés, avec une préconisation de diamètre entre 12 et 20 mm selon l’effort à transmettre.
Le choix des fixations dépend aussi de la configuration du chantier. Les crapauds BeamClamp offrent l’avantage de s’adapter à différentes épaisseurs d’acier jusqu’à 12,5 mm pour les profilés courants et de garantir un facteur de sécurité de 5:1. En alternative, le boulonnage classique exige un perçage précis avec un jeu de 0,1 mm autour du boulon pour assurer un montage rigoureux.
Pour les jonctions perpendiculaires ou en T, les platines mécaniques spécifiques remplacent avantageusement la soudure en atelier. Ce type de connecteur simplifie l’assemblage sur site, là où les tolérances de pose sont souvent réduites. Pensez également aux finitions proposées par les fabricants zingué, galvanisé ou inox pour garantir la durabilité de l’assemblage en environnement humide ou extérieur.
Normes de sécurité et conformité pour assemblage IPN sans soudure
Le dimensionnement des structures acier doit obligatoirement respecter l’Eurocode 3. Cette norme encadre la résistance, la stabilité et le calcul des charges pour tout assemblage IPN sans soudure, qu’il soit réalisé par boulonnage HR ou par crapauds mécaniques. Une certification CE selon le règlement 305/2011 et une approbation type DIBt sont des gages de conformité pour les composants de fixation.
Les fixations certifiées, comme les crapauds BeamClamp approuvés par le Lloyds Register, offrent un facteur de sécurité garanti de 5:1. L’absence de travail à chaud élimine les risques de corrosion sur acier galvanisé et supprime le besoin d’un permis spécifique. Un bureau d’études doit valider l’entraxe de 8 à 12 cm et le diamètre des boulons HR (12 à 20 mm) pour garantir la reprise des charges selon l’Eurocode 3.
Faire appel à un bureau d’études pour valider son assemblage IPN sans soudure
Calculs de charge et dimensionnement des poutrelles
Un assemblage IPN sans soudure ne s’improvise pas. Le dimensionnement d’une poutrelle supportant une charge mal évaluée expose à un risque d’effondrement immédiat. Les compétences d’un bricoleur, même expérimenté, dépassent rarement le cadre des calculs de charges simples c’est précisément là qu’intervient le bureau d’études, qui détermine la longueur de recouvrement, le nombre de fixations et le type de connexion adapté.
Dimensionnement structurel : la poutrelle est calculée selon les règles de l’Eurocode 3 pour garantir la résistance aux charges permanentes et d’exploitation
Validation des fixations : le bureau vérifie que chaque crapaud ou rivet supporte les efforts transmis, avec un facteur de sécurité garanti de 5:1 pour les systèmes certifiés
Contexte de pose : il identifie les contraintes spécifiques comme une portée supérieure à 4 mètres, où un IPN seul devient insuffisant
Plans d’exécution : des schémas de perçage et d’assemblage clairs sont fournis au poseur pour éviter toute erreur d’interprétation
Cette étape de calcul coûte généralement entre 45 et 50 €/heure selon la complexité du dossier. Un investissement modeste au regard des conséquences d’une rupture de structure d’autant que ces frais d’ingénierie sont souvent intégrés dans les devis des professionnels de la rénovation.
Accompagnement ingénierie et pose par professionnels qualifiés
Confier la validation à un bureau d’études ne suffit pas toujours : le choix des composants et leur pose exigent aussi un regard expert. Les fabricants de systèmes mécaniques proposent un service d’ingénierie complet qui assiste le client dans la sélection des composants crapauds, platines, boulons HR de diamètre 12 à 20 mm et dans la vérification de leur compatibilité avec les profilés existants.
Assistance technique : une équipe dédiée valide la conformité de l’assemblage avec les normes en vigueur
Main-d’œuvre qualifiée : un technicien expérimenté intervient à 45 €/heure sur site pour réaliser l’assemblage dans les règles de l’art
Soudeur certifié : si une opération de soudure complémentaire s’avère nécessaire sur une structure porteuse, seul un professionnel titulaire d’une certification est habilité à l’exécuter
Contrôle final : une vérification de la conformité de la pose est effectuée avant mise en service, garantissant la traçabilité de l’opération
Pour les projets sensibles comme l’ouverture d’un mur porteur ou le renforcement d’une charpente, ce double accompagnement calcul puis pose constitue la garantie d’un assemblage IPN sans soudure à la fois durable et conforme aux règles de l’art.
Applications concrètes : ouvrir un mur porteur et renforcer une structure existante sans soudure
Ouvrir un mur porteur reste l’application la plus courante pour un assemblage IPN sans soudure. Dans une rénovation parisienne typique, on pose deux poutrelles encadrant le mur, reliées par des platines mécaniques. Pour une portée dépassant 4 mètres, l’IPN seul ne suffit plus : un bureau d’études doit intégrer des poteaux intermédiaires ou des profilés plus massifs. La fixation par crapauds permet d’ajuster la position des poutres si l’acier existant est mal positionné, un avantage décisif sur les chantiers où les tolérances sont serrées.
Renforcer une structure existante sans soudure répond aux mêmes logiques de sécurité. Sur une terrasse-passerelle de 3,5 m x 2 m, l’assemblage par éclisses boulonnées avec des boulons HR de 12 à 20 mm répartis tous les 8 à 12 cm supporte des charges comparables à une jonction soudée. Les connexions à 90 degrés entre poutrelles perpendiculaires utilisent des crapauds type BeamClamp avec des pinces M20, ce qui évite tout travail à chaud près de matériaux sensibles. Pour deux IPN croisés, prévoyez une perte de hauteur sous plafond de 18 à 30 cm, à intégrer dès la conception du projet.
Comparatif des méthodes d’assemblage d’IPN : soudure, boulonnage ou fixation mécanique
Le choix de la méthode d’assemblage dépend de plusieurs paramètres : la nature de la structure, l’accessibilité au site, les contraintes de sécurité et le budget. Pour vous aider à décider, voici une comparaison chiffrée des trois approches principales, basée sur l’assemblage d’un IPN de type 200.
| Méthode | Rigidité de liaison | Contraintes de mise en œuvre | Coût estimé fournitures + pose |
|---|---|---|---|
| Soudure | Permanente et rigide | Soudeur certifié requis, travail en atelier idéal, risque de corrosion sur acier galvanisé | 150 à 400 € (fournitures) + main-d’œuvre qualifiée à 45 €/heure |
| Boulonnage par éclisses | Semi-rigide à rigide | Perçage précis, boulons HR 12-20 mm classe 8.8 ou 10.9, entraxe de 8 à 12 cm | 300 à 700 € selon platines et boulonnerie |
| Fixation mécanique (BeamClamp) | Ajout de rigidité par serrage | Aucun perçage ni soudure, ajustable si acier mal positionné, facteur de sécurité 5:1, boulons M20 | Fournitures dès 150 € + pose rapide sans permis travail à chaud |
Le boulonnage par éclisses reste la méthode la plus répandue pour assembler des IPN sur site. Elle offre une liaison fiable et démontable, à condition de respecter un entraxe de 8 à 12 cm entre boulons HR de 12 à 20 mm de diamètre. C’est une solution éprouvée pour les jonctions en T ou les renforcements de poutres existantes.
