Soudage Aluminothermique : Guide Complet 2025
Qu’est-ce que le soudage aluminothermique ?
Définition et objectif du procédé
Le soudage aluminothermique est un procédé de soudage qui utilise une réaction chimique exothermique pour générer de la chaleur nécessaire à la fusion des matériaux. Il repose principalement sur l’utilisation d’un mélange d’oxyde métallique et de poudre d’aluminium, permettant ainsi de produire une température extrêmement élevée. Ce procédé est largement reconnu pour sa capacité à créer des soudures durables et résistantes, principalement dans les secteurs industriels.
Son rôle est crucial dans de nombreuses applications, notamment pour la jonction de rails dans le secteur ferroviaire ou encore pour les connexions électriques à haute capacité. Grâce à sa simplicité et son efficacité, le soudage aluminothermique est devenu une solution incontournable dans plusieurs industries modernes exigeant une fiabilité accrue.
Historique et origine du soudage aluminothermique
Le soudage aluminothermique trouve sa première application au début du XXe siècle. Initialement développé en Allemagne, ce procédé a été conçu pour répondre aux besoins croissants de soudures solides et résistantes, particulièrement dans les infrastructures ferroviaires. Les premières expériences ont été réalisées par Hans Goldschmidt, chimiste allemand, qui a perfectionné la réaction aluminothermique en vue d’applications industrielles.
Au fil des années, le soudage aluminothermique a gagné en popularité et a été adopté massivement dans le monde entier. Son efficacité et ses performances dans des environnements variés, allant des chantiers extérieurs aux installations industrielles complexes, en ont fait un outil indispensable pour de nombreux professionnels.
Les principes scientifiques derrière le soudage aluminothermique
Au cœur du soudage aluminothermique, on retrouve la réaction aluminothermique, une réaction chimique exothermique mettant en jeu un oxyde métallique et de l’aluminium. Cette réaction produit une chaleur extrêmement intense, atteignant des températures supérieures à 2000 °C, suffisantes pour faire fondre les métaux à assembler.
La haute température obtenue transforme le mélange en métal liquide (souvent de l’acier en fusion), qui est ensuite versé dans un moule préparé autour des pièces à souder. Cette réaction, non seulement permet une fusion directe des matériaux, mais garantit également une soudure solide et durable. C’est cette simplicité chimique, couplée à une efficacité thermique élevée, qui distingue le soudage aluminothermique des autres techniques de soudage.
| Phase du processus | Température atteinte (°C) | Explication |
|---|---|---|
| Début de la réaction aluminothermique | ~2000 à 2200 | L’aluminium réagit avec l’oxyde métallique, produisant une chaleur intense. |
| Fusion des métaux | ~2500 | Chaleur maximale générée permettant de fondre des matériaux comme l’acier. |
| Solidification des matériaux | <900 | Refroidissement progressif dans le moule pour créer une jonction solide. |
Fonctionnement et étapes du procédé
Le soudage aluminothermique repose sur un processus chimique complexe nécessitant des équipements spécifiques et une préparation minutieuse. Voici un détail des principales étapes de ce procédé technique :
Outils et équipement utilisés pour le soudage aluminothermique
Les outils nécessaires pour le soudage aluminothermique incluent :
- Un moule réfractaire : permet de contenir et de diriger le métal en fusion.
- Un mélange aluminothermique : composé d’aluminium en poudre et d’un oxyde métallique.
- Un creuset : utilisé pour déclencher la réaction chimique.
- Des pinces et équipements de manipulation : pour travailler avec précision et en toute sécurité.
- Équipements de protection individuelle : casques, gants et vêtements résistant à la chaleur.
Étapes détaillées du processus : préparation, réaction chimique, coulée et solidification
Le procédé de soudage aluminothermique suit plusieurs étapes essentielles :
- Préparation : Les surfaces à souder sont soigneusement nettoyées pour éliminer les impuretés. Un moule réfractaire est positionné autour de la jonction.

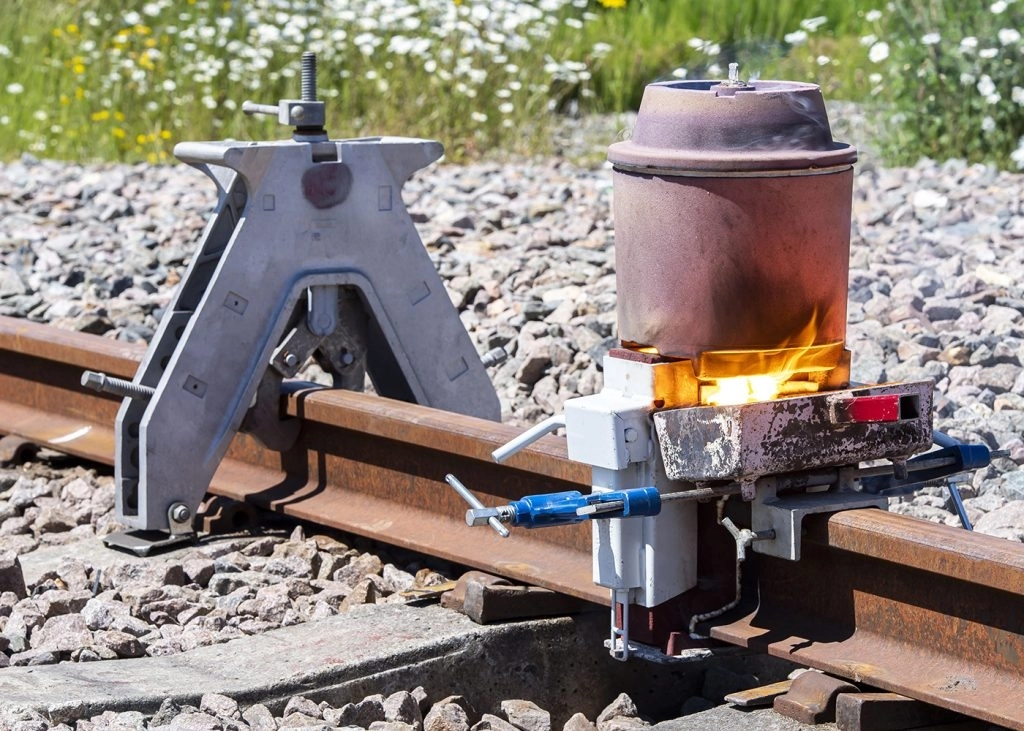

- Réaction chimique : Le mélange aluminothermique est placé dans le creuset et enflammé. Cette réaction exothermique génère une température très élevée capable de faire fondre les métaux.

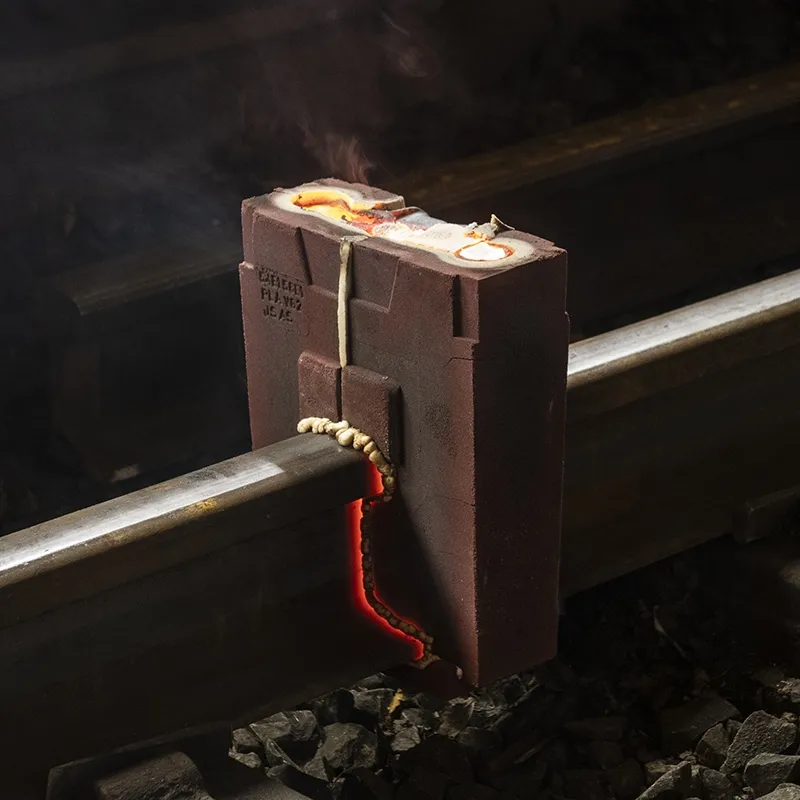

- Coulée : Le métal en fusion est versé dans le moule. Il remplit les espaces prévus, créant ainsi une liaison solide entre les pièces.
- Solidification : Une fois le métal refroidi, le moule est retiré et la soudure est inspectée pour vérifier sa qualité.
Mesures de sécurité et précautions lors du soudage aluminothermique
Le soudage aluminothermique peut présenter des risques en raison des températures extrêmement élevées et des réactifs utilisés. Pour garantir la sécurité, plusieurs précautions doivent être respectées :
- Porter des équipements de protection adaptés (gants, lunettes, masque, vêtements ignifugés).
- S’assurer que la zone de travail est bien ventilée pour éviter l’inhalation de fumées toxiques.
- Respecter les protocoles stricts d’allumage et de manipulation du mélange aluminothermique.
- Inspecter les équipements et les moules avant chaque utilisation pour détecter d’éventuels défauts.
En appliquant ces mesures, ce procédé peut être réalisé en toute sécurité tout en garantissant une soudure de haute qualité adaptée à différentes applications industrielles.
Applications et avantages du soudage aluminothermique
Domaines d’application industrielle
Le soudage aluminothermique joue un rôle crucial dans différents secteurs industriels grâce à ses avantages uniques. Dans l’industrie ferroviaire, il est principalement utilisé pour la soudure des rails. Ce procédé permet de créer des jointures solides et durables, essentielles pour garantir une infrastructure de transport fiable.
Outre les rails, le soudage aluminothermique est également utilisé pour réaliser des connexions électriques haute capacité. Ces applications sont essentielles dans les systèmes où la conductivité électrique et la résistance mécanique sont primordiales. Les domaines de la construction et de la maintenance des infrastructures bénéficient également de ce procédé pour réparer et assembler des structures métalliques en milieu extérieur ou dans des situations contraignantes.
Avantages techniques du soudage aluminothermique
Le principal atout du soudage aluminothermique réside dans la solidité et la durabilité des soudures qu’il permet de réaliser. Ces soudures sont capables de résister à des contraintes mécaniques et thermiques élevées, ce qui en fait une solution idéale pour des applications industrielles critiques.
Un autre avantage notable est la polyvalence de ce procédé. Il peut être effectué directement sur site, même dans des environnements extrêmes ou des conditions climatiques défavorables, sans nécessiter de ressources importantes comme une alimentation électrique. Cela en fait une méthode efficace pour des travaux de maintenance ou de réparation urgents.
Limites et inconvénients du soudage aluminothermique
Malgré ses nombreux avantages, le soudage aluminothermique présente certains inconvénients. Le coût des équipements et des matériaux spécifiques nécessaires peut représenter un obstacle pour certaines entreprises, notamment les petites structures.
De plus, ce procédé nécessite des compétences techniques pointues et une grande précision. Une mauvaise exécution ou une préparation insuffisante peuvent entraîner des défauts dans la soudure, ce qui pourrait compromettre la solidité de la jointure. Il est donc essentiel de respecter les bonnes pratiques et les normes de sécurité lors de l’application de ce procédé.
| Composant/Équipement | Coût moyen estimé (€) | Détail |
|---|---|---|
| Poudre aluminothermique | 150-500 €/kg | Dépend de la composition du mélange (qualité de l’aluminium et de l’oxyde de fer). |
| Équipements spécialisés (kits de soudage) | 5000-10 000 € | Inclut les moules réutilisables, le chalumeau, et d’autres outils nécessaires. |
| Main-d’œuvre expérimentée | 30-50 €/h | Coût horaire pour un technicien ou soudeur certifié en aluminothermie. |
FAQ
Q : Qu’est-ce que le soudage aluminothermique ?
R : Oui, c’est un procédé de soudure utilisant une réaction chimique entre l’aluminium et un oxyde métallique pour produire de fortes chaleurs et fusionner des matériaux métalliques, notamment des rails.
Q : Quels sont les principes du procédé aluminothermique ?
R : Oui, il repose sur une réaction aluminothermique qui libère une chaleur intense permettant de souder des métaux. La précision et la maîtrise de la réaction chimique sont essentielles pour garantir une soudure de qualité.
Q : Quelles sont les applications industrielles du soudage aluminothermique ?
R : Oui, il est couramment utilisé dans l’industrie ferroviaire pour souder les rails, dans les connexions électriques haute capacité et pour des projets de construction ou de maintenance d’infrastructures métalliques.
Q : Quels matériaux sont utilisés dans le soudage aluminothermique ?
R : Oui, les principaux matériaux sont l’aluminium, un oxyde métallique comme l’oxyde de fer, et des moules réfractaires pour canaliser la chaleur et former la soudure.
Q : Quels sont les avantages et inconvénients du soudage aluminothermique ?
R : Oui, ce procédé offre des soudures solides et durables, mais il peut être coûteux et nécessite une expertise pour éviter les erreurs ou défauts de soudage.
