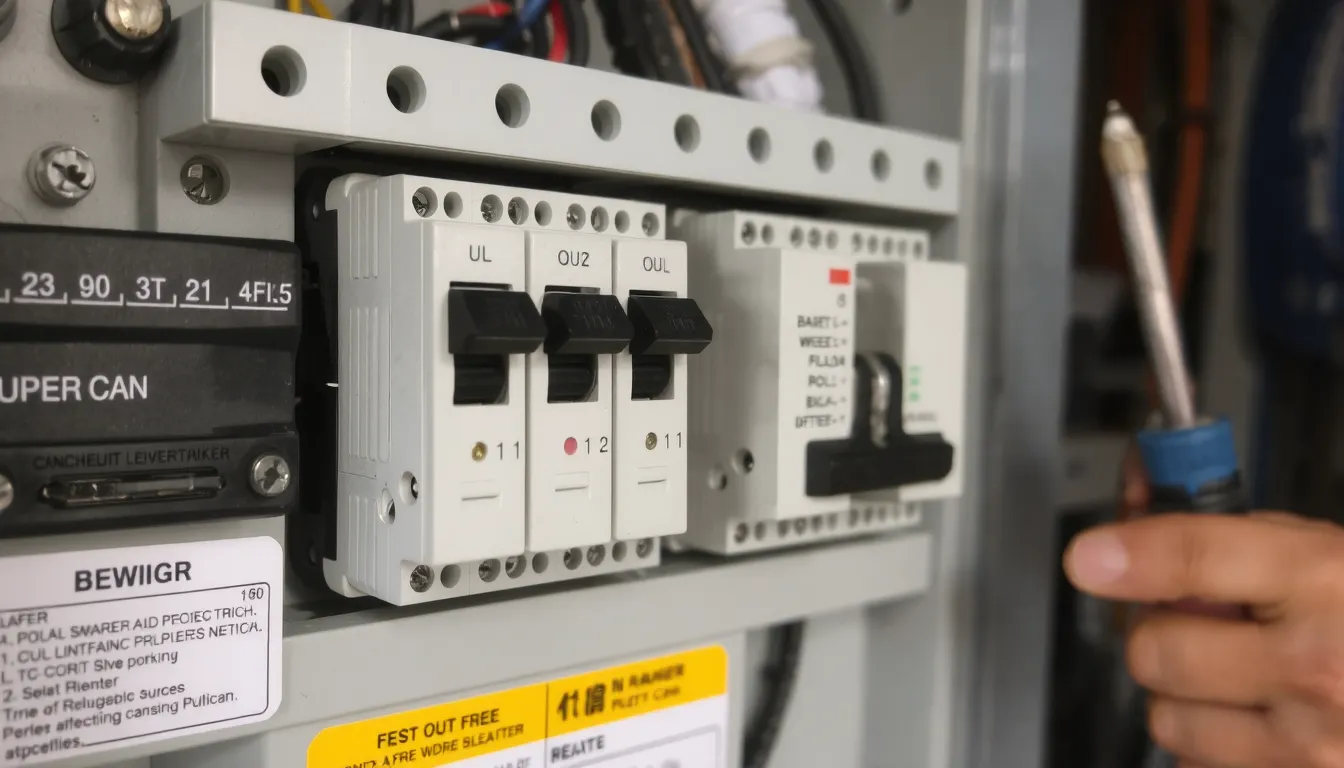

Disjoncteur diff Type A ou AC : le guide pour choisir et respecter la NF C 15-100

Différence entre Interrupteur Différentiel Type A et Type AC

Pour bien comprendre ce qui distingue ces deux dispositifs, il faut examiner la nature des courants de fuite qu’ils savent détecter. Le type AC se contente de repérer les défauts d’isolement de forme sinusoïdale, typiques des anciens appareils à charge résistive comme les radiateurs ou les chauffe-eau. C’est le modèle historique, simple et efficace pour ces usages.

Le type A va plus loin : il détecte non seulement les courants sinusoïdaux, mais aussi les courants pulsés à composante continue générés par l’électronique de puissance. Cette capacité supplémentaire le rend indispensable dès qu’un appareil intègre un redresseur monophasé. En termes de hiérarchie technique, on considère que AC ⊂ A ⊂ F ⊂ B : le type A englobe toutes les fonctions du type AC.

La différence pratique se manifeste au quotidien. Une machine à laver moderne, une plaque de cuisson à induction ou un lave-vaisselle contiennent des variateurs électroniques qui produisent ces fameux courants pulsés. Un interrupteur différentiel type AC, aveugle à ce type de fuite, pourrait ne pas déclencher en cas de défaut réel. En optant pour le type A, vous garantissez une détection fiable.

Ce choix de sécurité a un coût : comptez 35 à 50 euros pour un type A contre 25 à 35 euros pour un type AC. Le gain en protection et la conformité à la norme justifient généralement cet écart de prix, surtout sur les circuits sensibles.

Norme NF C 15-100 : Type A ou AC Obligatoire pour Chaque Circuit

La norme NF C 15-100 impose au minimum deux interrupteurs différentiels par logement. Depuis l’amendement 5, applicable aux permis de construire déposés après le 27 novembre 2015, les circuits alimentant une plaque de cuisson, un lave-linge ou un lave-vaisselle doivent obligatoirement être protégés par un type A. Cette exigence, détaillée dans la section §771.531, répond à la nature du courant généré par leurs composants électroniques.

Pour les circuits communs comme l’éclairage ou les prises de courant classiques, un interrupteur de type AC reste conforme. Il faut simplement veiller à ce que l’un des deux différentiels du tableau soit de type AC pour ces usages standards. En revanche, les infrastructures de recharge pour véhicules électriques (IRVE), couvertes par la section NF C 15-100-7-722, exigent un matériel spécifique : un type A de calibre 40 A avec une sensibilité de 30 mA, couplé à un détecteur de courant continu de 6 mA.

Principe de Fonctionnement : Comment le Type A Détecte les Défauts

Le mécanisme de détection des courants de fuite

Au cœur de tout interrupteur différentiel qu’il soit de type AC ou de type A se trouve un transformateur toroïdal. Ce composant en forme d’anneau enlace à la fois le fil de phase et le fil de neutre. Son rôle est simple : il compare en permanence le courant qui part vers l’appareil et celui qui en revient.

Tant que l’installation est saine, ces deux courants sont rigoureusement identiques et s’annulent magnétiquement. Mais dès qu’un défaut d’isolement apparaît un fil dénudé touchant une carcasse métallique, par exemple une partie du courant s’échappe vers la terre. Le toroïdal détecte alors une différence entre la phase et le neutre. Si cette différence atteint le seuil de 30 mA, le dispositif coupe instantanément le circuit, protégeant ainsi les personnes contre les électrocutions.

C’est ce seuil de 30 mA imposé par la norme pour la protection des personnes qui déclenche aussi bien sur un type AC que sur un type A. La différence ne se situe donc pas dans la sensibilité, mais dans la forme du courant de fuite que chacun sait reconnaître, comme expliqué dans la section précédente.

Pourquoi les appareils modernes nécessitent un Type A

Un appareil dit « à charge linéaire » une vieille lampe à incandescence ou un radiateur classique provoque en cas de défaut une fuite de courant parfaitement sinusoïdale, celle que le type AC détecte sans difficulté. C’est le cas historique de l’électroménager des années 1980.

Les choses se compliquent avec l’électronique de puissance. Un lave-linge moderne, une plaque de cuisson à induction ou une borne de recharge pour véhicule électrique intègrent des redresseurs monophasés qui transforment le courant alternatif en courant continu. En cas de défaut, ces appareils génèrent des courants de fuite pulsés, voire une composante continue superposée.

Un type AC, conçu uniquement pour les courants sinusoïdaux, peut ne pas voir ces fuites « déformées », ou seulement partiellement. C’est précisément ce que le type A sait faire : il détecte à la fois les courants alternatifs sinusoïdaux et les courants pulsés à composante continue. C’est pour cette raison que le type A est devenu indispensable dès lors qu’un équipement électronique est susceptible d’être branché sur le circuit protégé.

Aller au-delà du Type A : Types F, B et Asi

Si le type A couvre la majorité des logements, certains équipements spécifiques génèrent des défauts que même ce niveau de protection ne sait pas gérer. Pour ces cas, la norme et les fabricants ont développé des interrupteurs différentiels plus spécialisés, répondant à des usages bien précis.

Type F : la solution pour les variateurs monophasés

Le type F est conçu pour les circuits équipés de variateurs de vitesse monophasés. Ces appareils, de plus en plus présents dans les foyers modernes (pompes à chaleur, ventilations contrôlées), génèrent des courants de fuite à fréquences multiples qui peuvent tromper un type A. Le type F détecte ces courants complexes tout en conservant une sensibilité de 30 mA pour la protection des personnes. Son usage reste néanmoins marginal dans l’habitat standard, où le type AC et le type A suffisent dans la grande majorité des configurations.

Type B et Asi : les usages industriels et sensibles

Le type B représente le haut de la gamme : il détecte également les courants continus purs produits par les onduleurs triphasés, les chargeurs de véhicules électriques rapides ou les gros matériels médicaux. Son coût élevé plusieurs centaines d’euros le réserve presque exclusivement aux installations industrielles ou tertiaires. Le type Asi (ou super-immunisé), quant à lui, est spécifiquement conçu pour éviter les déclenchements intempestifs causés par les équipements informatiques sensibles.

Type	Défauts détectés	Usages courants
AC	Courants sinusoïdaux	Éclairage, prises simples
A	Courants pulsés et continus	Électroménager, bornes IRVE
F	Courants multi-fréquences	Variateurs monophasés
B	Courants continus purs	Onduleurs triphasés
